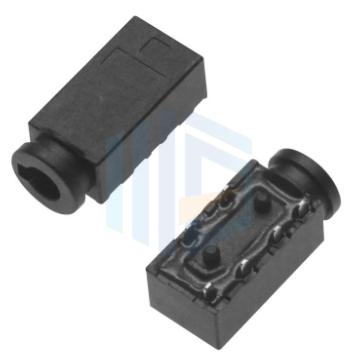

防水DC插座在保障設備安全的同時，需平衡電力傳輸效率，這一技術挑戰貫穿其設計、材料與制造全流程。傳統密封方式通過增加接觸壓力提升防水性，但會導致接觸電阻上升，例如早期防水DC插座接觸電阻常超300毫歐，大電流傳輸時發熱嚴重，降低傳輸效率。

突破這一難題的關鍵在于結構創新與材料升級。結構上，采用“浮動針芯”設計，使針芯在軸向產生±0.3毫米位移，既保證插拔時的密封壓力，又通過彈簧張力維持穩定接觸力，將接觸電阻控制在150毫歐以內。同時，螺旋導流槽與微型排水孔的組合設計，可快速排出滲入液體，避免短路風險，確保電力傳輸?shù)倪B續性。

材料方面，鍍金觸點技術將接觸電阻降至50毫歐以下，減少發熱損耗；陶瓷基復合材料外殼散熱效率提升3倍，避免高溫導致的電阻增加。此外，氫化丁腈橡膠密封圈在120℃高溫下仍保持彈性，配合“壓力平衡閥”平衡內外氣壓，防止水壓差破壞密封結構。

這些技術突破使防水DC插座在IP68級防護下，仍能支持20A大電流傳輸，表面溫升僅比環境溫度高18℃，遠低于安全閾值，實現了防水性能與電力傳輸效率的完美平衡。
